Общие сведения:

Полочные стеллажи широко распространенный тип стеллажей. Они в основном используются для хранения штучного товара, товара в коробках, пластиковых или металлических контейнерах на полках. Полочные стеллажи могут быть выполнены как в стационарном, так и в передвижном вариантах. Полочные стеллажи без преувеличения можно отнести к самым распространенным системам складского хранения с ручной обработкой груза в виду их универсальности, относительно низкой стоимости, простоте конструкции и легкости монтажа. В зависимости от типа используемых для монтажа комплектующих, полочные стеллажи могут применяться для хранения широкого спектра как легких материалов, так и грузов средней тяжести. В самой простой стандартной комплектации (с гладкими полками) полочные стеллажи могут применяться для оборудования любых складских объектов, архивов, библиотек, а также в бытовых условиях. Достоинство этой группы - сочетание возможности размещения большого количества номенклатуры с возможностью поштучной обработки товара.



Описание конструкции и принципа работы стеллажей.

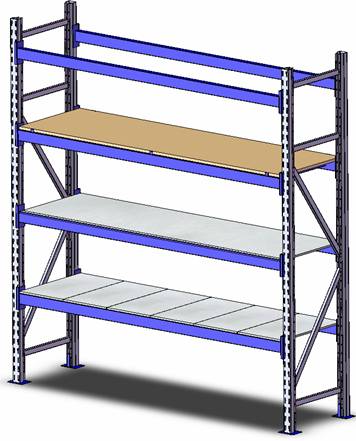

Стеллаж представляет собой металлическую конструкцию, имеющую секционную структуру. Стеллаж является сборно-разборным изделием.

Он состоит из следующих элементов:
- Рама
- Балка
- Полки

Между рамами, имеющими в стойках ряды перфорированных отверстий с шагом 50 мм, навешиваются попарно балки. Последний уровень может навешиваться на последние отверстия перфорации. Балки запираются фиксаторами. На балки укладываются полки для складирования штучного груза или груза в мелкой упаковке.

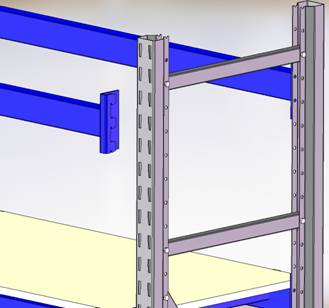

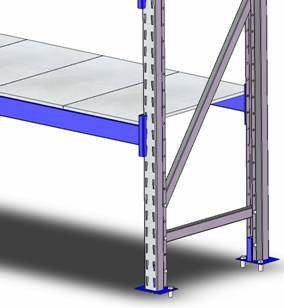

Рамы, изготовлены из двух стоек коробчатого не замкнутого сечения, имеющих два ряда перфорированных отверстий специальной формы, расположенных с шагом 50 мм. Стойки связанны между собой посредствам болтового соединения горизонтальными и диагональными раскосами. Стойки имеют опоры прямоугольной формы, и воспринимают длительную вертикальную статическую нагрузку от массы складируемого груза. Рамы связаны попарно балками с полками, с нужным потребителю интервалом, на определенной высоте. На полках размещен груз. Конструкция стеллажа обеспечивает работу без остаточных деформаций и неизменности геометрических размеров. Узел стыковки боковых стоек и продольных балок – быстросборный, безболтовой. Балки, выполненные в виде прямоугольных прокатных труб, имеющих с обеих сторон кронштейны с зацепами, которые присоединяются в конусообразную перфорацию стоек рам. Для предотвращения случайного разъединения балки со стойкой, обязательно устанавливается фиксатор.

Внимание! При загрузке полочного стеллажа не допускается превышение допустимой нагрузки на полку.



Технические характеристики полочного стеллажа

Стеллаж полочный:

Высота рамы – от 1500 до 6000 мм
Глубина рамы – от 200 до 1500 мм
Длина балки – от 1000 до 3000 мм
Перфорация рамы – 50 мм

Максимально допустимые нагрузки:

Максимально допустимая суммарная нагрузка на одну стеллажную секцию в зависимости от высоты расположения первого нагруженного уровня (первый ярус грузовых балок):

Нагрузочная способность вертикальных рам (допускаемая нагрузка на секцию)
	Высота расположения первого нагруженного уровня, мм
Рама	900	1200	1500	1800	2100	2500
П 50х1,5	3500 кг	3200 кг	2900 кг	2600 кг	2300 кг	2000 кг
Рамы поставляются в разобранном виде.
При определении высоты Рамы необходимо учитывать высоту помещения, расстояние между ярусами и высоту используемых балок.

Допускаемые равномерно распределённые нагрузки на 2-е балки, кг:
Длина балки, мм/профиль	1200	1500	1800	2100	2400	2700	3000
40х20	400	350	300	-	-	-	-
50x25	700	550	450	400	300	-	-
60x30	1200	1000	800	500	400	300	-
80x40	2700	2000	1700	1400	1100	800	600
100x50	4000	3500	2800	2400	2100	1600	1200
120х60	5600	4500	3800	3200	3000	2800	2200

Внимание: Все указанные допускаемые нагрузки - статистические. Динамические нагрузки (удары, толчки) сбоку и сверху по стойкам и балкам недопустимы.
